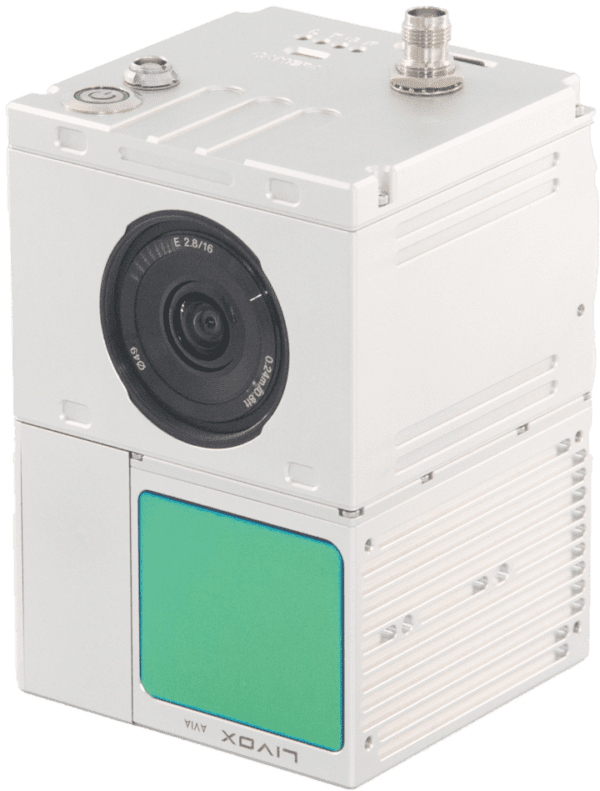

GS100C+
PRO A TUTTI I LIVELLI
SEMPLICE – PRECISO – EFFICIENTE
Il Lidar 3D professionale per drone
più compatto ed efficiente sul mercato
Perché scegliere il Lidar 3D GS100C+?
GS-100C+ combina un design compatto e leggero con raggio di rilevamento
ed efficienza incredibili unito ad un prezzo mai visto prima grazie alla tecnologia LIVOX.
Il GC100C+ include un modulo Livox Lidar, un’IMU ad alta precisione ed un sistema GPS centimetrico integrato. GS100C+ è una soluzione completa e stand-alone compatibile con qualsiasi drone in commercio in grado di catturare strutture complesse fornendo modelli ricostruiti particolarmente precisi.
720k
point/sec
triple-echo
point rate
450
mt
max
range
2.0
cm
range
precision
1000
ha/hour
max area
scan
70.4°
fov
circular
view
200
hz
imu
sensor
Il Lidar per Droni più compatto e performante di sempre
Il suo design consente di installare il dispositivo su qualsiasi drone o veicolo terrestre.
Facile e veloce da utilizzare, è pronto alla scansione in 2 minuti dall’accensione.
Le specifiche tecniche del Lidar 3D GS100 lo rendono il partner ideale per i
Topografi più esigenti alla ricerca di uno strumento preciso ed affidabile.
GS100 è adatto a qualsiasi applicazione, a seconda del veicolo su cui è montato:
da un rilievo topografico classico a quelli agro-forestali.
Principali caratteristiche
• 240.000 punti/secondo Singolo Echo
• 720.000 punti/secondo Triplo Echo
• IMU integrata 200hz by GSN
• Fov 70° circolare
• Massima portata di misurazione 450mt*
• L1-L2 GNSS integrato (2-5cm accurancy)
• 905nm Laser Class1 (IEC 60825-1:2014)
• Unità di controllo integrata per sincronizzare i dati dei sensori
• RGB camera Ready(Sony Alpha 24-61mp)
• Compatto e leggero (1036g)
• Robusta scocca in alluminioCompatibile con Multirotori, Ali fisse, Vtol e Veicoli a Terra
Modulo Lidar 3D Livox
• Inquadratura Lidar con
• risultati di nuvole di punti efficaci fino al 100%
• Gamma di rilevamento:
• 450 m (80% di riflessione, 0 klx)
• 190 m (10% di riflessione, 100 klx)
• Punti Effettivi: 240.000 punti/s
• Supporta 3 ritorni [3]
• Tipo di Scansione: ripetitivo, non ripetitivo
Fotocamera industriale
• Marca : Sony
• Modello : Sony A6000 – A7RII
• Sensore: APS-C – Full Frame
• Risoluzione : 24 – 42mp
• Lente : Low distorsion 35mm
• Otturatore meccanico
• Memoria : Integrata da 64gb
• Trigger : per tempo/distanza
Cosa può fare il Lidar 3D per Droni GS100?
GS100 è un Lidar 3D per Droni Solido ed Affidabile, utilizzabile in una vasta gamma di applicazioni professionali in ambito topografico e non solo.
Efficienza straordinaria
Genera modelli di nuvole di punti con colori reali o acquisisci 2 km2 di dati in nuvole di punti in un singolo volo grazie al modulo Lidar con frame Livox, FOV di 70° FOV.
Precisione senza precedenti
Rende ricostruzioni accurate al centimetro grazie all’IMU ad alta precisione, un sensore di visione per la precisione del posizionamento e l’incorporazione dei dati GNSS.
Agricultural Remote Sensor
Forestry Survey
Smart city Costruction
Power Line Patrol
Topographic Survey
Rail Mantenance
Mine Survey
River/Beach Survey
Semplice e Veloce
GS100M è un Lidar 3D per Droni Solido ed Affidabile affiancato da un software Smart,
semplice ed intuitivo che permette di chiudere intero processo fino alla generazione della nuvola di punti densa
PIANIFICA
Pianificazione scansioni semplificate con Software Professionale e Tool dedicati.
Seleziona Area, Altitudine e Velocità, a tutto il resto pensa il software.
VOLA
Missioni di volo completamente automatiche dal decollo all’atterraggio.
Seleziona Area, Altitudine e Velocità, a tutto il resto pensa il software.
PROCESSA
Elaborazione completa dei dati GPS/IMU utilizzando il software Shuttle in dotazione.
Elaborazione della nuvola di punti utilizzando il software di elaborazione gAirHawk
VISUALIZZA
Creazione Nuvola di punti formato LAS utilizzabile con qualsiasi ambiente software GIS o CAD
Colorazione rapida e accurata della nuvola di punti con ortomosaici prodotti dalla Camera RGB
Colora la nuvola di punti
Tuti i nostri sistemi Lidar 3D grazie all’interfaccia “EXT” plug&play
supportano Fotocamere Esterne o Integrate e ne gestiscono in automatico l’acquisizione delle foto e la georeferenziazione centimetrica delle stesse grazie al sistema GNSS del Lidar.
La possibilità di collegare una o più fotocamere al lidar permette
la colorazione RGB della nuvola di punti ottenuta con lo stesso.
Il processo di colorazione della Nuvola di punti avviane con lo stesso software di post procesing in dotazione con il lidar
Dettagli tecnici Fotocamere disponibili
• Modello: Sony A6000/A7R2 (industrial)
• Risoluzione sensore: 24/42mp
• Lente: low distorsion 35mm
• Memoria: 128gb max
• Trigger: tempo o distanza
Precisione Centimetrica
SENZA GCPs
Riduci drasticamente i tempi di scansione,
diminiusci il volume di dati da processare!
Affrontra in sicurezza i lavori di mappatura con Lidar 3D in luoghi pericolosi o impervi senza dover posizionare GCPs
Tecnologia PPK
Nessun Target a terra grazie alla Georeferenziazione Centimetrica Diretta con Tecnologia PPK* (Post Processing Kinematic). La georeferenziazione centimetrica della nuvola di punti e delle foto RGB viene gestita in post processing dal software Shuttle in dotazione.
• Correzione automatica del dato GPS
• Gestione ed esportazione veloce dei log Rinex
• Fino 2cm di precisione RMS.
* Compatibile con qualsiasi Base GNSS, VRS or CORS
** Rilevato in PPK
Acquisizione semplice e sicura
Progettato da topografi per topografi per operazioni di volo complesse e di lunga durata.
Il software di post processing gAirhawk in dotazione con GS100c+
permette all’operatore di avere in pochi istanti dopo il volo informazioni immediate necessarie a garantire la corretta acquisizione anche in condizioni di lavoro difficili.
Post Processing Veloce e Preciso
In pochi passaggi, il software gAirhawk in dotazione fonde i dati
IMU e GNSS per i calcoli della nuvola di punti e dell’RGC (se presente fotocamera) ed esegue i calcoli dei dati POS in modo da poter generare facilmente modelli 3D di Precisione fornendo una rappresentazione tridimensionale della nuvola di punti “LAS”appena acquisita.
Soluzioni Complete per Professionisti
DroneBase ti offre soluzioni completa ed affidabili Drone + Lidar 3D,
progettata da professionisti per professionisti.
I nostri droni professionali uniti a Lidar 3D diventano inarrestabili macchine per geomatica nei settori dell’edilizia, dello sviluppo del territorio, dell’ingegneria, del rilevamento e della ricerca.
| Caratteristiche tecniche | ||
| Item Name | System Parameters | |
GS-100CParameters | Weight | 0.750g |
| Measuring accuracy | Less than 0.15 cm (100 m AGL) | |
| Working temperature | -40℃~+85℃ | |
| Power range | 12 V- 16 V | |
| Consumption | Average 20 W | |
| Carrying Platform | DJI M210, DJI M300,DJI M600 PRO,DBX4-1000 | |
| Storage | 64 GB storage, maximum support 128GB TF card | |
Lidar Unit (Livox avia)
| Measuring Range | 190m@10% Reflectivity, 260m@20% Reflectivity, 450m@80% Reflectivity |
| Laser class | 905nm Class1 (IEC 60825-1:2014) | |
| Laser line number | Equivalent to 64 beam | |
| Max. range | 260 m | |
| Mix. range | 0.3 m | |
| Range accuracy | ±5cm (@0.3m~1m), ±2cm(@1m~200m) | |
| data | Triple echo, 720,000 Points/Sec | |
| FOV | 70° the circular view | |
| POS Unit | Update frequency | 200HZ |
| Pos Tipe | AGS 301 | |
| Heading accuracy | 0.08° | |
| Pitch accuracy | 0.025° | |
| Rolling accuracy | 0.025° | |
| Position accuracy | 0.02 -0.05m | |
| GNSS signal type | GPSL1/L2 GLONASSL1/L2 BDS B1/B2 | |
| Pre-processing software | POS software | Output information: position, speed, attitude |
| Point cloud software | Output point cloud data format: LAS format, custom TXT format | |
| Point cloud processing software | The third-party software | Cloud Compare, LiDAR_Mate, Point Cloud Catalyst, Point Cab, TerraSolid, TopoDoT |
| Camera (only GS100C) | Camera model | Sony A6000 Custom with low distorsion 35mm lens |
| Effective Pixel | 24mp | |
| Trigger Event | Time and Distance | |
| Weight | 290 | |
Hardware:
• 1 x gAirHawk GS-100C+ Lidar
• 1 x Antenna GNSS L1-L2
• 1 x Micro SDCard 128gb
• 1 x USB flash drives 8gb
• 1 x Manuale Utilizzo software
• 1 x Video Tutorial
Software:
• 1 x gAirHawk, post-processing GNSS ed inertial data
• 1 x Shuttle per georeferenziazione della nuvola
Servizi:
• 1 x Garanzia 1 anno
• 1 x Supporto tecnico online
